434.2315

Označení: 434.2315, 2) 434.095, 1) KkStB 170.194



Stav: neprovozní, oprava



Přezdívka: Čtyřkolák, Dvojka



Rok výroby: 1914, výrobní číslo 519

Rekonstrukce na 434.2315: 1941



Výrobce: PČM (První českomoravská továrna na stroje, Praha-Libeň)



K vidění: ne, Turnov

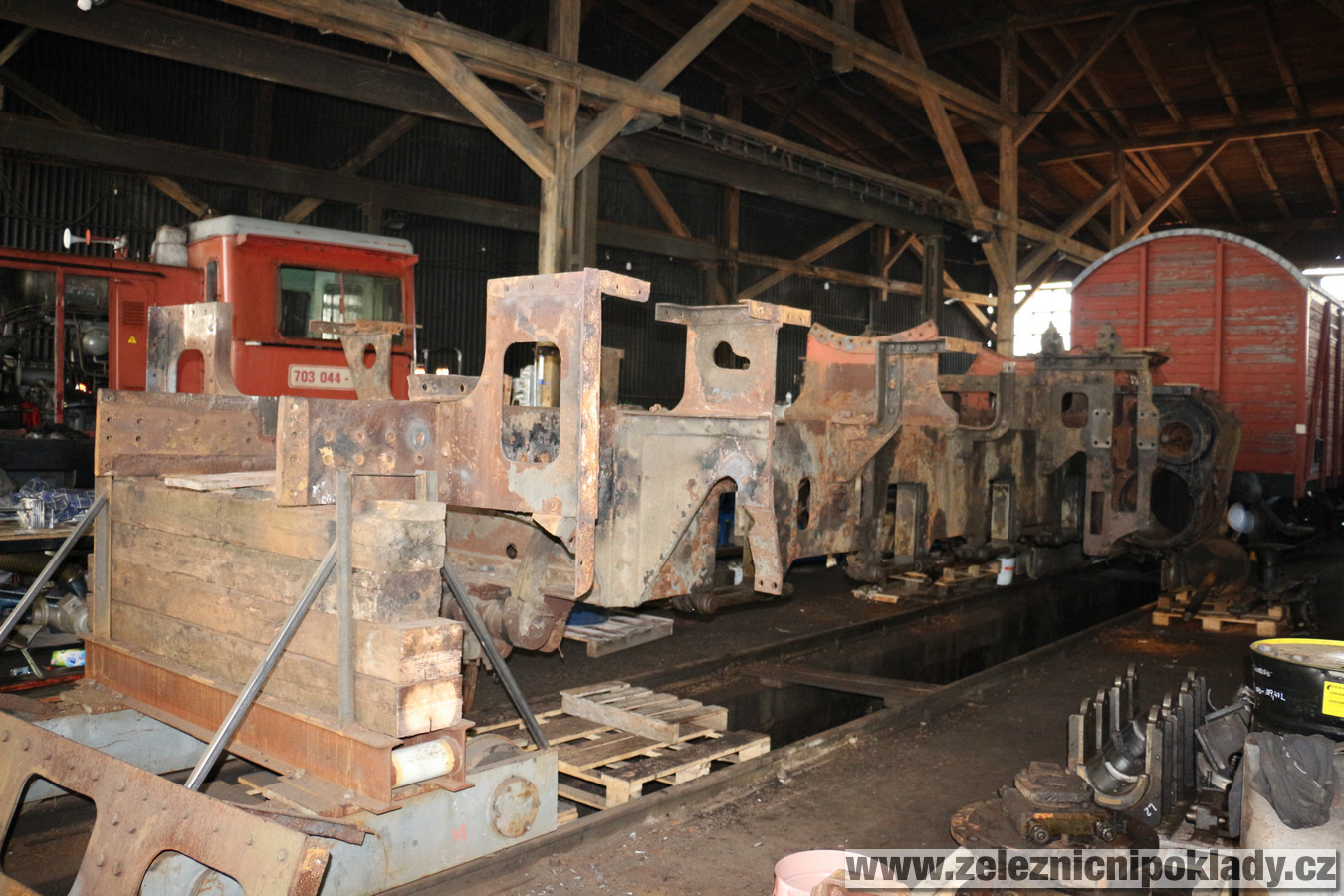

Depo/ DKV: Česká Lípa, 1979 sklárny Duchcov, v 80.létech  prodána na do Kovošrotu v České Lípě, 1995 odkoupení soukromou osobou a přeprava do Zlonic, 2.9.2007 majitel KHKD Praha odstavena Praha Bubny, 21.4.2013 odvoz do Muzea ČD Lužná u Rakovníka, 2016 odvoz z Muzea ČD Lužná u Rakovníka na vlečku KHKD Kněževes, 5.11.2017 převoz do Turnova k opravě



Majitel: KHKD Praha



Počet rekonstruovaných kusů: 345



Informace a údaje známé k datu 7.11.2017.

Kategorie:

Přibližný výkon: 993 – 1030 kW

Maximální rychlost: 60 km/h

Uspořádání pojezdu: 1´D  p2

Rozvod: Heusinger

Hmotnost lokomotivy: 61,5 t

Hmotnost služební: 69,5 t

Délka: 17.428 mm

Šířka:  3.036 mm

Výška: 4.570 mm

Průměr hnacích dvojkolí: 1.308 mm (včetně okolků 75 mm)

Průměr předního běhounu: 880 mm (včetně okolků 75 mm)



Tendr 516.097 (KkStB řada 156)

Hmotnost tendru 516.0: 17 t

Hmotnost tendru vyzbrojeného: 39 t

Průměr dvojkolí: 995 mm



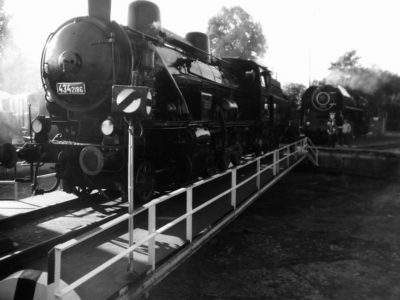

Lokomotivy 434.2 vznikly rekonstrukcí původní řady lokomotiv KkStB 170 (ČSD 434.0), které již nevyhovovaly svými vysokými provozními náklady. ČSD nechaly lokomotivy postupně rozsáhle zrekonstruovat.



 V letech 1924 – 1925 bylo rekonstruováno na řadu 434.2 devět lokomotiv. Prvních dva stroje zrekonstruovala PČM v roce 1924, další stroje plzeňská Škodovka a strojírny Adamov.

 Rekonstrukce dalších lokomotiv probíhaly již v dílnách ČSD Louny, Plzeň, Česká Třebová a pravděpodobně i v dílnách Nymburk. Mimo lokomotiv 431.2133 – 2138, které rekonstruovalo ČKD Slaný.



 Lokomotivy byly přestavěny ze sdružených dvouválcových na mokrou páru na lokomotivy dvojčité na přehřátou páru. Dvojčitý parní stroj měl válce o průměru 570 mm. Byla použita šoupátka o průměru 250 mm s vnitřním vstupem páry.



 Zcela nově byl řešen kotel, který měl nově uspořádání 19 žárnic a 110 kouřovek. Jeho celková výhřevná plocha se zmenšila na 162,9 m². Dosazen byl malotrubnatý přehřívač páry s plochou 77,3 m² a nová dýmnice. Lokomotivy rekonstruované po roce 1939 obdržely velkotrubnatý přehřívač páry a došlo i ke změně uspořádání trubek v kotli, kde bylo 90 žárnic a 33 kouřovek. Výhřevná plocha kotle klesla na 155,3 m², plocha přehřívače páry na 38,3 m².



 Stroje řady 434.2 jsou jednoznačně identifikovatelné dýmnicí umístěnou před předním běhounem. Snad nejvíce zvláštní a odlišné jsou přítokovými trubkami ohnutými šikmo směrem dozadu ke kabině a dolů k ochozu.



 Z pojezdu doznala změn kola, která byla nově vybavena obručemi výšky 75 mm místo 50 mm. U hnacích dvojkolí se tím rozměr zvětšil z 1258 mm na 1308 mm a u běhounové nápravy z 830 mm na 880 mm. Konstrukce pojezdu zůstala stejná jako u řady 434.0 (KkStB 170).



 Rekonstrukce probíhaly od roku 1924 až do roku 1947. Celkem bylo zrekonstruováno 345 lokomotiv (344 pro ČSD a 1 kus pro podnikovou vlečku).
